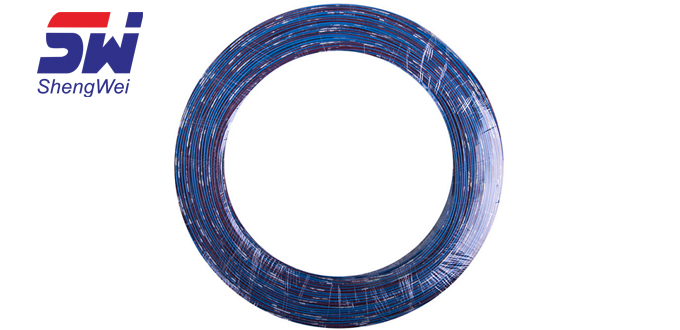

【TWP】美標汽車線
發布時間：2025-11-26 13:07:52來源：無錫勝維電氣編輯部
型號：TWP 應用范圍： 主要應用于汽車、摩托車及其它車輛的電氣和儀表連接 產品特性： 耐油、耐熱、耐寒、阻燃、耐磨、良好的機械性能等特性
產品說明：
額定溫度：80℃
參考標準：SAEJ 1128/1995
導體使用絞合24~8AWG鍍錫或裸銅
PVC絕緣，符合ROHS、REACH環保標準
通過SAEJ 1128/1995 5.6阻燃測試
使用標準絕緣厚度、易裁線，易剝皮
用于汽車內部連接線
| CONDUCTOR/導體 | INSULATION/絕緣 | MAX.COND.R ESISTANCE 最大導體電阻 （Ω/km，20℃，DC） |
DIELECTRIC STRENGTH 耐壓強度 （VAC,5min) |
|||
| CROSS SECTION 面積（mm²） |
CONSTRUC TION 構造（No./mm) |
DIA外徑 | THICKNESS 厚度 |
O.D.外徑 （mm） |
||
| 24 | 0.22 | 7/0.19 | 0.57 | 0.44 | 1.45 | 1000 |
| 22 | 0.35 | 7/0.25 | 0.75 | 0.43 | 1.6 | 1000 |
| 20 | 0.5 | 7/0.31 | 0.93 | 0.44 | 1.8 | 1000 |
| 18 | 0.8 | 16/0.254 | 1.17 | 0.44 | 2.05 | 1000 |
| 16 | 1 | 26/0.254 | 1.49 | 0.43 | 2.35 | 1000 |
| 14 | 2 | 19/0.36 | 1.8 | 0.43 | 2.65 | 1000 |
| 12 | 3 | 19/0.57 | 2.25 | 0.48 | 3.2 | 1000 |
| 10 | 5 | 19/0.57 | 2.85 | 0.53 | 3.9 | 1000 |
| 8 | 8 | 19/0.71 | 3.55 | 0.63 | 4.8 | 1000 |
